Les spectres antibactériens dans AntibioCarte sont représentés sous la forme de tableaux dont

• les colonnes représentent les bactéries
• les lignes représentent les antibiotiques
• l’intersection des colonnes et des lignes contient une barre représentant le niveau de sensibilité de la bactérie à l’antibiotique.
• Une convention de couleur est adoptée pour représenter la sensibilité de la bactérie à l’antibiotique :
• Vert : la bactérie est naturellement sensible
• Marron : la bactérie est modérément sensible
• Rouge : la bactérie est résistante
• Noir :  il n'y a pas de données concernant la sensibilité de la bactérie

• La barre est divisée en 100 rectangles. Le niveau de prévalence de résistance acquise de la bactérie est représenté visuellement par une fraction de la barre colorée en rouge.
•  Ainsi si une bactérie est naturellement sensible à un antibiotique avec une prévalence de résistance acquise de 10%, 90 rectangles de la barre sont colorés en vert et 10 sont colorés en rouge

Lecture: Haemophilus influenzae a une sensibilité naturelle à la doxycycline et présente une prévalence de résistance acquise de 10%.

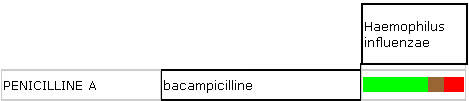

• Si une bactérie est naturellement sensible et a une prévalence de résistance acquise de 20 à 35 %, 80 rectangles sont colorés en vert, 35 sont colorés en rouge, le rendu final donnera une barre verte sur 65 rectangles, marron sur 15 rectangles et rouge sur 20 rectangles

Lecture: Haemophilus influenzae a une sensibilité naturelle à la bacampicilline et présente une prévalence de résistance acquise de 20 à 35%.

• Si la bactérie est naturellement modérément sensible, avec une prévalence de résistance acquise de 20 à 35%, 65 rectangles sont colorés en marron et 35 en rouge

Lecture: Haemophilus influenzae est naturellement modérément sensible à la pénicilline G et présente une prévalence de résistance acquise allant jusqu'à 35%.

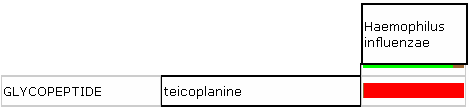

• Si la bactérie est naturellement résistante, la totalité de la barre est colorée en rouge

Lecture: Haemophilus influenzae est naturellement résistant à la teicoplanine.

• Une infobulle donne la valeur de la sensibilité naturelle et la prévalence de résistance acquise lorsque le curseur est placé sur la barre

Le mode de représentation facilite la lecture rapide des spectres antibactériens et permet

• la comparaison des spectres de divers antibiotiques sur un ensemble de bactéries (en adoptant une lecture verticale et en comparant la longueur de la barre verte)
• la connaissance de la couverture d'un antibiotique sur un ensemble de bactéries (lecture horizontale)

Les tableaux peuvent être permutés pour afficher en lignes les bactéries et en colonnes les antibiotiques.
